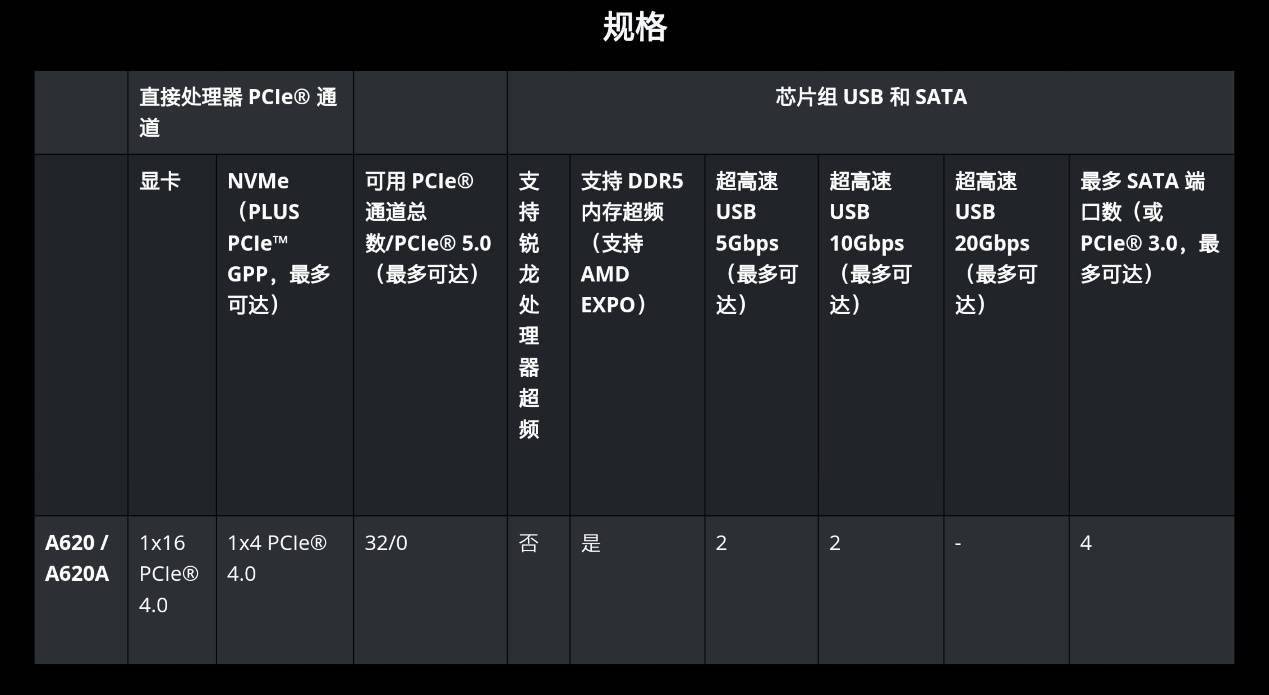

AMD近期在其產品線中新增了一款名為A620A的芯片組，這款新品與早先推出的A620芯片組在AMD官方網站上被并列展示，并聲稱兩者擁有相同的核心規格參數。

然而，主板制造商華擎提供的信息揭示了兩者之間的實際差異。根據華擎發布的主板方框圖顯示，A620A與A620實際上基于不同的芯片設計，并且在功能上存在著實質性的區別。

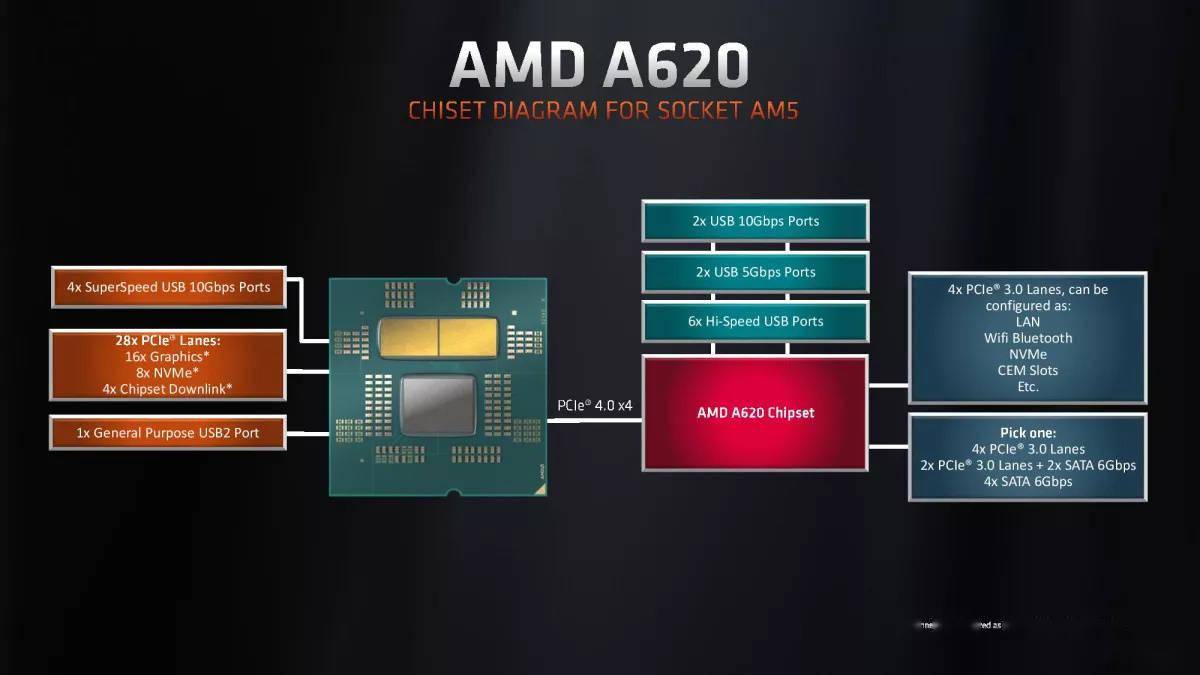

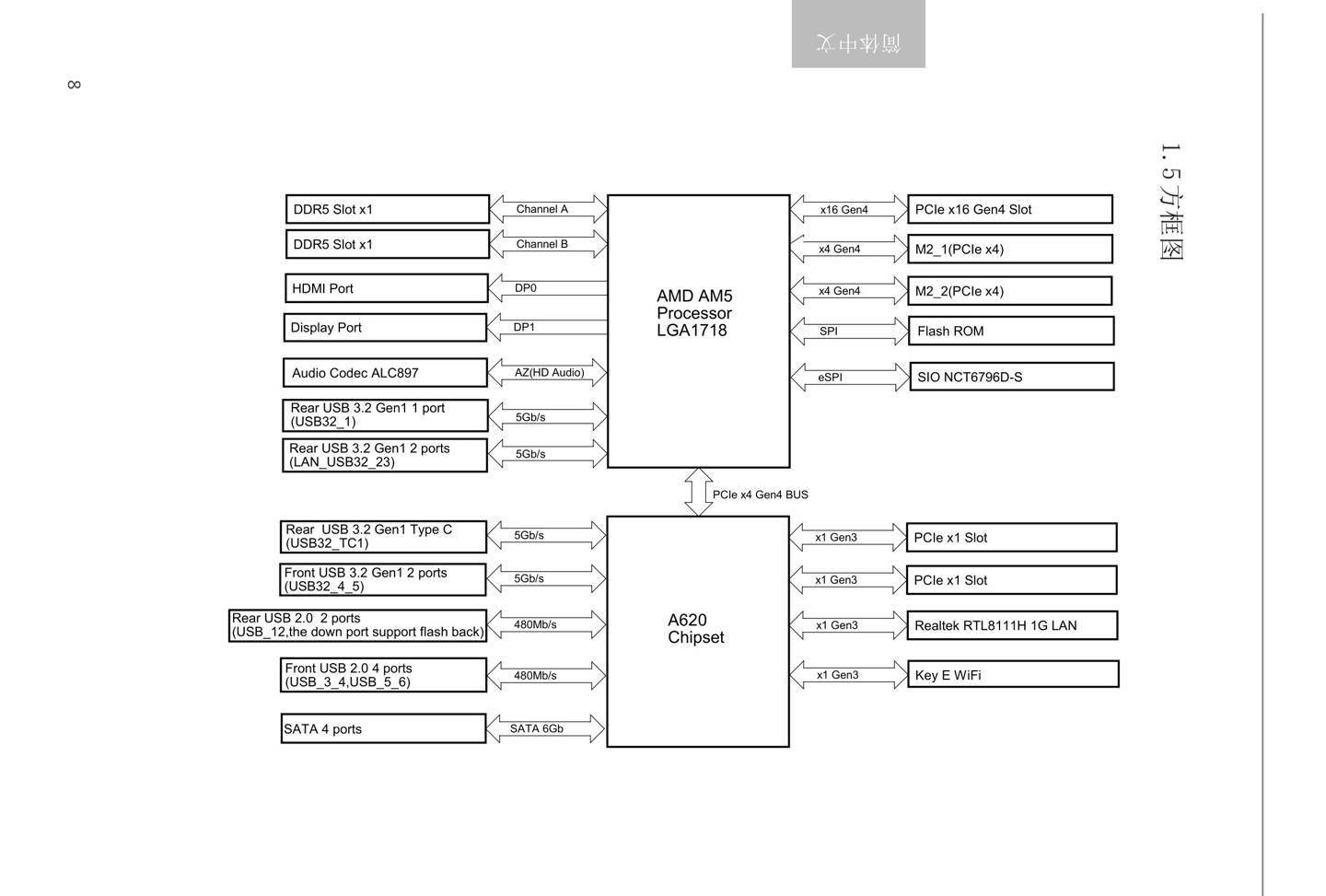

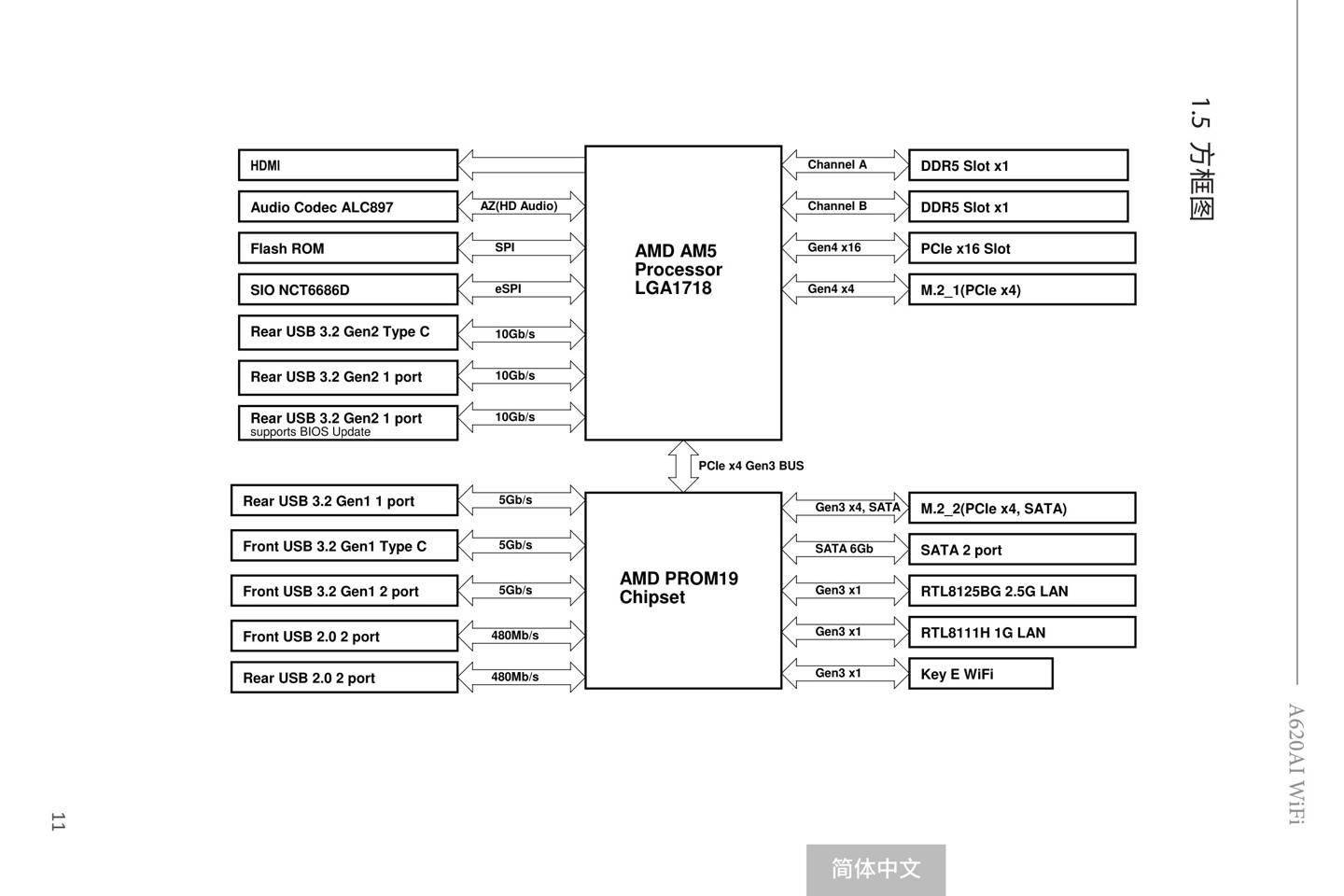

具體來看，華擎最新推出的A620AI WiFi主板采用了A620A芯片組，該芯片組基于PROM19芯片。通過方框圖可以清晰看到，A620A與處理器之間的通信是通過PCIe ×4 Gen3接口實現的。相比之下，華擎以往的A620主板方框圖顯示，A620芯片組是基于PROM21芯片，并且部分上行總線標注為PCIe ×4 Gen4。

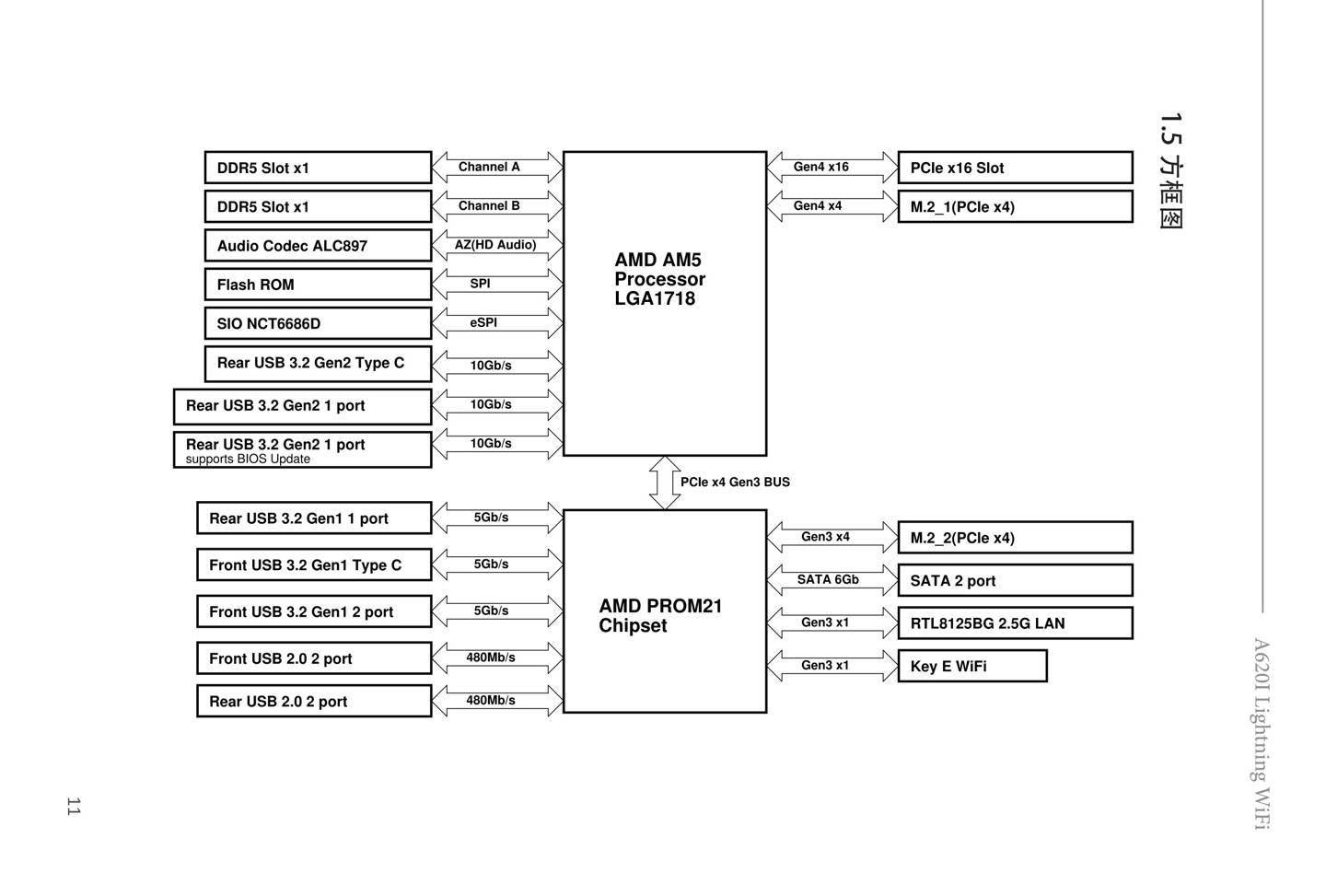

進一步對比發現，華擎A620芯片組雖然標稱支持PCIe ×4 Gen4上行，但在實際配置中，其下行通道僅能提供PCIe Gen3速度，并且最多只能支持8條下行通道用于PCIe/SATA設備。而A620AI WiFi主板在使用7條芯片組PCIe通道的同時，還提供了2個原生SATA接口，這一特性與PROM19芯片最多擁有4個獨立SATA通道的特點相吻合。

從另一款華擎主板——A620M-HDV/M.2+的配置中也可以側面驗證A620A的獨特之處。盡管A620芯片組標稱支持PCIe ×4 Gen4上行，但在實際配置中，其下行通道僅能提供PCIe Gen3速度，并且需要與多個設備共享有限的通道資源。相比之下，A620A芯片組通過獨立的SATA接口設計，有效避免了這種資源爭奪的情況。

為了進一步驗證A620A的獨特設計，我們還可以參考藍寶科技的PULSE A620AM WIFI主板。在這款主板上，使用PCIe 3.0通道的設備包括一個插槽、一個有線網卡、一個無線網卡以及一個第二M.2盤位。還有4個SATA接口?？紤]到A620A芯片組僅能提供8條下行PCIe通道，如果沒有獨立的SATA接口設計，那么第二M.2盤位和4個SATA接口將不得不爭奪剩余的通道資源。然而，從邏輯和成本角度來看，讓低速設備占用處理器的高速通道既不符合設計原則，也不經濟劃算。因此，A620A芯片組通過獨立的SATA接口設計，有效解決了這一潛在沖突。
