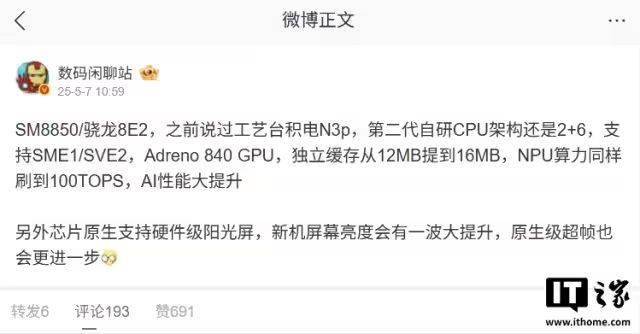

近日，一位知名微博博主揭露了關于高通即將推出的SM8850芯片，也就是第二代驍龍8至尊版的更多細節。這一爆料早在去年12月就已初見端倪，當時博主提到該芯片將采用臺積電的N3p工藝。如今，隨著更多信息的流出，公眾對這款芯片的興趣愈發濃厚。

據悉，第二代驍龍8至尊版繼續沿用了高通自主研發的Oryon CPU架構，設計上保持了兩顆超大核和六顆大核的組合。在圖形處理方面，該芯片集成了Adreno 840 GPU，為用戶帶來更為流暢的視覺體驗。

在性能提升方面，這款芯片獨立緩存容量從12MB增加至16MB，NPU（神經網絡處理器）的算力也從80TOPS躍升至100TOPS，標志著其AI性能的顯著提升。這一變化意味著第二代驍龍8至尊版在處理復雜AI任務時將更加得心應手。

這款芯片還支持SME1和SVE2指令集。SVE2，作為SVE（可伸縮矢量拓展）的升級版，引入了多條專為計算機視覺、5G通信和多媒體加速設計的指令。這一改進使得第二代驍龍8至尊版在處理高負載AI和多媒體任務時，CPU效率得以大幅提升。對于移動設備而言，計算效率的增加意味著平均功耗的降低，從而延長了設備的續航時間。

隨著科技的不斷進步，消費者對于智能手機等移動設備的性能要求也在不斷提高。高通此次推出的第二代驍龍8至尊版，無疑將在市場上掀起一股新的熱潮。無論是AI性能的顯著提升，還是對多媒體任務的高效處理，都讓這款芯片成為了業界關注的焦點。
